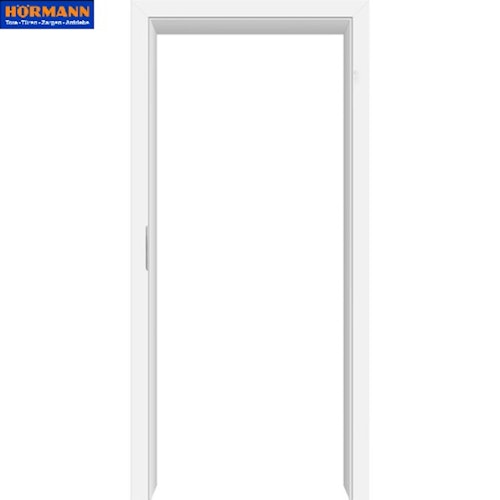

Hörmann ProLine Holz-Umfassungszarge stumpfeinschlagend - Duradecor Weisslack glatt - RAL 9016

Die moderne, stumpfeinschlagende Holz-Umfassungszarge vom Markenhersteller Hörmann gibt es bei uns im Farbton RAL 9016 - Duradecor Weisslack glatt.

Die Holzzarge überzeugt durch verdeckt liegende Bänder und einen geringen Radius von gerade einmal 3 mm, was zu einer rechteckigen Ansicht  und einem nahtlosen Kantenabschluss führt. Das besonders starke Futterbrett (25 mm Stärke) erzeugt eine höhere Stabilität als bei herkömmlichen Zimmertüren. Abgerundet wird dieses Markenprodukt von der stoß- und kratzfesten Duradecor-Oberfläche.

Die Hörmann ProLine Holz-Umfassungszarge überzeugt durch viele Details

hoer_mass

Futterbrett (1)

• geschraubte Eckverbindungen mit Futterverbindung
• gut nachjustierbar
• hohe Kraftschlüssigkeit
• hohe Montagefreundlichkeit

Bekleidung (1)

• Vollmetall-Schraubverbinder
• hervorragender Kraftschluss
• direkte Druckverteilung auf die Verbindungsflächen
• keine sichtbaren Bohrlöcher in der Bekleidung

Große Formstabilität durch robuste Zargenkonstruktion (2)

• Futterbrett 25 mm stark
• Futterbrett mit Duradecor Oberfläche
• melaminbeschichteter Gegenzug
• Bekleidungen aus MDF
• Wandabkantung 23 mm
• Bekleidung 60 mm

Dauerhaft leises Schließen durch hochwertige Dichtung (3)

• Zweikammer-System
• saubere Anlage am Türblatt
• gute Dämpfungseigenschaften

Mehr Sicherheit durch widerstandsfähiges Standard-Schließblech (4)

• bewegliche Hinterfütterung
• sechsfach verschraubt
• zweitourige Schließung
• Umrüstsätze lieferbar

Kein Absenken der Tür durch Hybridbandtasche (5)
• Tragkraft 80 kg
• verstärkte Metall-Kunststoffaufnahme
• vierfach im Futterbrett verschraubt
• Führungshülsen bis Vorderkante Bekleidung
• für Holz- und Glastüren

Hohe Stabilität durch Türblatt mit Rahmenverstärkung (6)
• Innentüren mit 80-mm-Rahmenverstärkung
• band- und schlossseitig

Optionale Zubehör

Durch das optionale Zubehör können Sie Ihre Holzzarge weiter aufrüsten.  Die zweiteiligen und dreiteiligen Bänder sind für die Verwendung mit Standardtürblättern konstruiert. Durch das vollflächige Ausschäumen zwischen Wand und Zargenbrett erreichen Sie nicht nur einen deutlich verbesserten Schallschutz. Sie können dadurch auch Türblätter bis zu 80 Kg. in die Zarge einhängen. Für Holztürblätter werden in der Regel 2 Stk. (1 Paar) 2-teilige Türbänder verwendet. Für Glastürblätter hingegen 2 Stk. (1 Paar) 3-teilige Türbänder.

Die Wahl der richtigen Größe

Mit den hier gezeigten technischen Zeichnungen können Sie die Größe Ihre Holzzarge ganz einfach bestimmen.

* zur besseren Orientierung haben wir Ihnen hier die Standardmaße / Nennmaße gefälzter Standardtürblätter in Klammern (...) mit angegeben.

* zur besseren Orientierung haben wir Ihnen hier die Standardmaße / Nennmaße gefälzter Standardtürblätter in Klammern (...) mit angegeben.

Gut zu wissen: Die Hörmann ProLine Holz-Umfassungszarge ist vor dem Einbau in das Mauerwerk bauseits vorzumontieren.

Verstellbereich der Zarge: Die Zargen-Wandstärke ist um -5mm / +15 mm verstellbar. So können Sie leichte Toleranzen von Tapete, Putz und Fliesen ausgleichen. Bei einer tatsächlichen Wandstärke von z.B. 125 mm wählen Sie z.B. die Zarge mit einer Wandstärke von 120 mm. Die Zierbekleidung nimmt diese Verstelltoleranz ganz einfach auf.

Bandsitz und Bandabstandsmaße

Der Bandsitz und die Bandabstandsmaße erfolgen bei unseren stumpfeinschlagenden Standardzargen nach der DIN 18104, sodass Standardtürblätter bei Verwendung der optionalen Türbänder in der Regel ohne Anpassungsarbeiten eingehängt werden können.

Die DIN-Richtung von Türen und Griffen können SIe ganz einfach selbst bestimmen für Sie passend bestellen:

Hörmann ProLine Holz-Umfassungszarge stumpf

Ausführung:

• 3-teilige Umfassungszarge für stumpfeinschlagende Türblätter mit einer Stärke von ca. 39,5 - 41,5 mm
• Beschichtung: Duradecor glatt
• Farbton: RAL 9016
• 3mm-Kantenradius

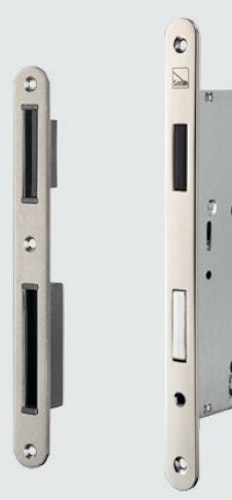

• Schließblech: "Lange" Ausführung für Magnetfallenschloss in Edelstahl;
• Einbau mit: passenden, stumpfeinschlagenden Normtürblättern aus Holz; mit einer Stärke von ca. 39,5 - 41,5 mm (nicht im Lieferumfang enthalten)
• Drückerhöhe auf Höhe 1050 mm ab OKFF (Oberkante Fertig-Fußboden)
• Bandtasche mit Anschraubplatte für Euroband 3D AN verdeckt
• Schließblech für stumpfeinschlagende Holztürblätter
• Zargenverbinder und Spezialschrauben zur Vormontage
• 3-teilige Zierbekleidung mit 60mm Friesbreite, rund mit Wandabkantung

Gut zu wissen: Die Hörmann ProLine Holz-Umfassungszarge ist vor dem Einbau in das Mauerwerk bauseits vorzumontieren.

Verstellbereich der Zarge: Die Zargen-Wandstärke ist um -5mm / +15 mm verstellbar. So können Sie leichte Toleranzen von Tapete, Putz und Fliesen ausgleichen. Bei einer tatsächlichen Wandstärke von z.B. 125 mm wählen Sie z.B. die Zarge mit einer Wandstärke von 120 mm. Die Zierbekleidung nimmt diese Verstelltoleranz ganz einfach auf.
